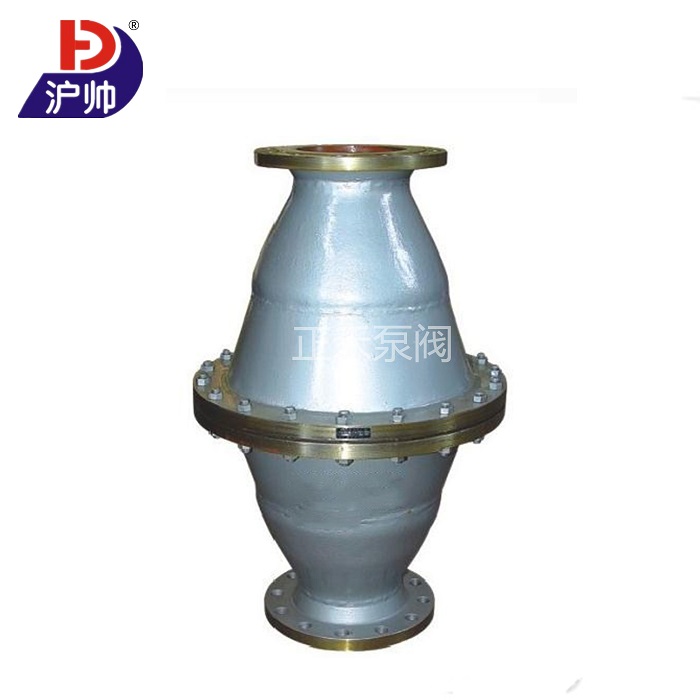

FPB天然氣阻火器(碳鋼|不銹鋼)詳情介紹
FPB天然氣阻火器(碳鋼|不銹鋼)產品概述
燃氣阻火器適用于安裝在輸送可燃性氣體如加熱爐燃料氣、天然氣、石油液化氣、煤礦瓦斯排放的管網，也適用于民用煤氣管道，防止在非正常情況下火焰于管道中的逆向傳播，以避免災難性事故的發生。管道天燃氣阻火器廣泛應用于冶金、化工等行業的天然氣輸送管道，如加熱爐燃料氣、石油液化氣、煤礦瓦斯排放、也適用民用煤氣管道?？汕袛嘁蚋咚贇饬髦须s物與管壁急劇摩擦產生的火源，防止非正常情況下火焰在管道中的逆向傳播。防止管道燃爆事故的發生。
本產品阻火速度1425m/s； 限阻火速度1605m/s；客戶可直接將本產品與天然氣管道的適當部位焊接連通即可運行。
FPB天然氣阻火器(碳鋼|不銹鋼)工作原理
燃氣阻火器是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造的。本產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明,對于PN＞4.0MPa的氣體阻火器。
FPB天然氣阻火器(碳鋼|不銹鋼)結構特點
1、本產品對管道中的亞音速或超音速火焰有淬熄作用；
2、本產品一般都帶配對法蘭，標準為HGJ標準；
3、本產品可以與管道系統配套，也可以與調節閥門、呼吸閥等連接；
FPB天然氣阻火器(碳鋼|不銹鋼)參數
阻火器型號:FPB;
可選口徑:DN15-DN300mm;
殼體材料:碳鋼、不銹鋼;
阻火芯件材料:不銹鋼防爆阻火波紋板;
密封件材料:耐油石棉橡膠、四氟PTFE;
壓力:0.6-6.4MPa;
溫度:工作溫度:150℃;環境溫度:≤480℃;
流量：符合標準；

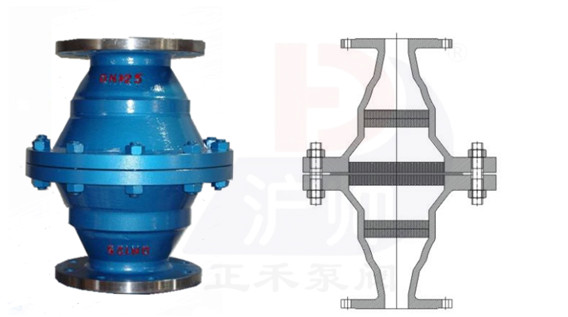

FPB天然氣阻火器(碳鋼|不銹鋼)結構圖
FPB天然氣阻火器(碳鋼|不銹鋼)型號規格尺寸
型號 | 公稱直徑 | D1 | D2 | L | |||
PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 375 | 405 | 410 |
FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 420 | 445 | 465 |
FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 505 | 560 | 560 |
FPB-100 | 100 | 108×4 | 219×6 | 555 | 555 | 600 | 645 |
FPB-125 | 125 | 133×4.5 | 273×8 | 615 | 615 | 670 | 720 |
FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
FPB-200 | 200 | 219×6 | 377×9 | 940 | 940 | 1015 | 1100 |
FPB-250 | 250 | 273×8 | 480×10 | 1030 | 1030 | 1150 | 1265 |
FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
FPB-350 | 350 | 377×9 | 630×12 | 1300 | 1300 | 1430 | 1545 |
注：1、FPB型天然氣阻火器產品的連接法蘭按HG20595-97凹凸面帶頸對焊鋼制管法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨中予以說明。
