FPV/FP氧氣管道阻火器

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

查看更多【阻火器系列】產品或撥打電話：13585552756詢價

FPV/FP氧氣管道阻火器詳情介紹

FPV/FP氧氣管道阻火器產品概述

氧氣管道阻火器（FPV閥后型、FP閥前型，氧氣阻火器、管道阻火器、閥前氧氣管道專用阻火器、閥后氧氣管道專用阻火器、全銅阻火器、不銹鋼阻火器、阻爆燃阻火器。氧氣管道阻火器、氧氣防火器，氧氣阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。防火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。廣泛應用于冶金、化工等行業的氧氣輸送管道上。

FPV/FP氧氣管道阻火器結構特點

FP氧氣阻火器和FPV氧氣阻火器前、后阻火器是采用特種銅合金和不銹鋼焊接而成，芯子采用不銹鋼材料, 耐腐蝕易于清洗。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。本阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。可以地防止氧氣管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，防止管道中燃爆事故的發生。

FPV/FP氧氣管道阻火器工作原理

當火焰進入這些細小通道后就形成許多細小的火焰流。隨著阻火器通道尺寸的減小，自由基與反應分子之間碰撞幾率隨之減少，而自由基與通道壁的碰幾率反而增加，這樣就促使自由基反應減低。由于通道傳熱面積很大，火焰通過通道壁進行熱交換后，溫度下降，到某一程度。通道尺寸減小到某一數值時，這種器壁效應就造成了火焰不能繼續進行的條件，火焰即被阻止。

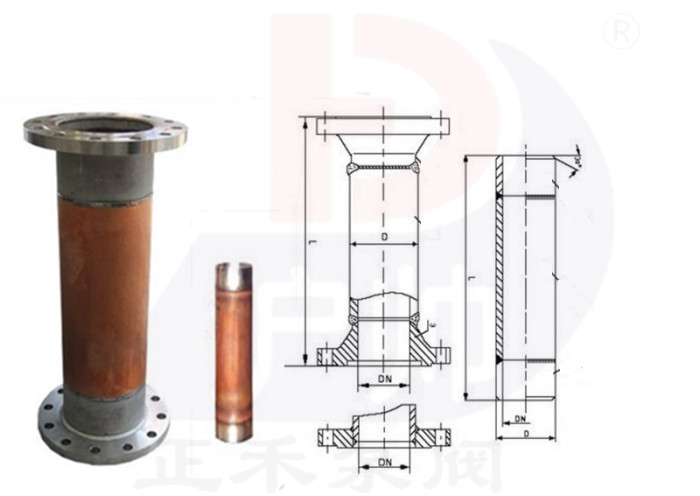

FPV/FP氧氣管道阻火器結構圖


FPV/FP氧氣管道阻火器性能及材質

公稱通徑（DN）		15－500
公稱壓力（MPa）		1.6	2.5
試驗壓力（MPa）	強度	2.4	3.75
	密封	1.76	2.75
適用介質		氧氣
阻燃器材質		銅
接頭材質		不銹鋼

FPV/FP氧氣管道阻火器外形結構連接尺寸mm

公稱通徑 DN	FP-XT氧氣管道閥前阻火器			FPV-XT氧氣管道閥后阻火器
公稱通徑 DN	型號規格	D	L	型號規格	D	L
15	FP-1.5T	18	600	FPV-1.5T	18	1600
20	FP-2.0T	25	600	FPV-2.0T	25	1600
25	FP-2.5T	32	600	FPV-2.5T	32	1600
32	FP-3.2T	38	600	FPV-3.2T	38	1600
40	FP-4.0T	48	600	FPV-4.0T	48	1600
50	FP-5.0T	57	700	FPV-5.0T	57	1700
65	FP-6.5T	76	700	FPV-6.5T	76	1700
80	FP-8.0T	89	700	FPV-8.0T	89	1700
100	FP-10T	108	700	FPV-10T	108	1700
125	FP-12.5T	133	700	FPV-12.5T	133	1700
150	FP-15T	159	800	FPV-15T	159	1800
200	FP-20T	219	800	FPV-20T	219	1800
250	FP-25T	273	800	FPV-25T	273	1800
300	FP-30T	325	800	FPV-30T	325	1800
350	FP-35T	377	800	FPV-35T	377	2050
400	FP-40T	426	800	FPV-40T	426	2300
450	FP-45T	480	800	FPV-45T	480	2550
500	FP-50T	530	800	FPV-50T	530	2800

FPV/FP氧氣管道阻火器性能要求

法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）制造標準：按（石油儲罐阻火器）石油儲罐阻火器阻火性能和試驗方法）等標準進行制造和驗收：或用戶指定標準。

管端氧氣阻火器的阻火性能達到《石油儲罐阻火器阻火性能和試驗方法》規定：①阻火器殼體應能承受不小于019M Pa 的水壓，無泄漏，無裂痕或不會變形； ②阻火器應能連續阻爆試驗13 次，每次都能阻火； ③阻火器應能經受耐燒試驗1h，在此期間無回火。石油氣體管道阻火器阻火性能和試驗方法》。
